典型性能-1
性能指標 | 單位 | 參考值 | 測試方法 |
原始門尼粘度 | MU | 42-52 | ASTM D1646 |
揮發性物質 | % wt | ＜0.75 | ASTM D5668 |
灰分 | % wt | ＜1.0 | ASTM D5667 |
有機酸 | % wt | 3.9-5.7 | ASTM D57774 |
皂類 | % wt | ＜0.5 | ASTM D5774 |
聚合苯乙烯 | % wt | 22.5-24.5 | ASTM D5775 |
油含量 | % wt | 25.8-28.8 | ASTM D5775 |
復合門尼粘度 | MU | ＜62 | ASTM D1646 |
拉伸強度（固化 35 分鐘） | Kg/cm2 | ＞200 | ASTM D412 |
極限伸長率（固化 35 分鐘） | % | ＞530 | ASTM D412 |
300% 模量（固化 35 分鐘） | Kg/cm2 | 79-109 | ASTM D412 |
1 上述數據僅為典型值，每個裝運批次/交付都會頒發質量證書，其中包括在發布控制期間確定的產品屬性數據。 質量證書所涵蓋的測試范圍每次都在銷售合同中約定。
2 復合配方符合 ASTM D–3182 和 D–3185。

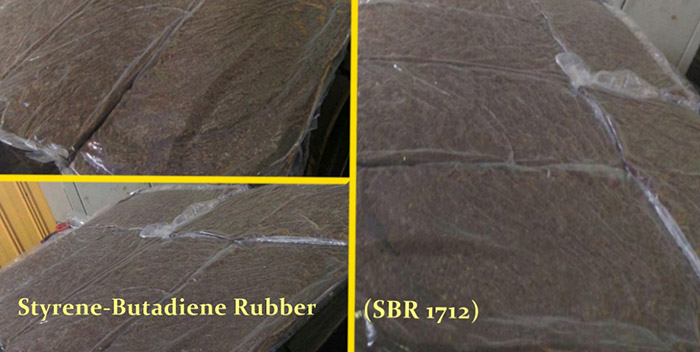

產品特點
丁苯橡膠“TJPC 1712”是以松香和脂肪酸皂為基礎，采用冷乳液共聚技術生產的，含有23.5%化學鍵苯乙烯，并添加37.5份高芳香油。 它是通過酸和合成混凝劑系統進行混凝的。 橡膠受到穩定劑系統的保護。 該產品的原材料經過精心挑選，具有最佳的物理性能。
TJPC 1712具有非常好的加工性能、耐磨性、不易燒焦加工等性能。
應用
TJPC 1712 的應用范圍包括輪胎和機械產品化合物，其中顏色和染色不是決定性因素。
包裝
35 ±0.5 KG 每包，聚乙烯薄膜包裹。
每箱 36 包 (1260±18 KG)。
運輸
TJPC 1712 通常使用廂式貨車、鐵路集裝廂和標準集裝箱運輸。 非危險品材料。
貯存
產品應儲存在遮蔽條件下，避免陽光直射，遠離輻射加熱環境，貯存溫度不應超過 30°C。
Copyright ? 2025 河南軒諾化工有限公司 All rights reserved 豫ICP備2023001506號-1
